Opis

Tehnički parametri

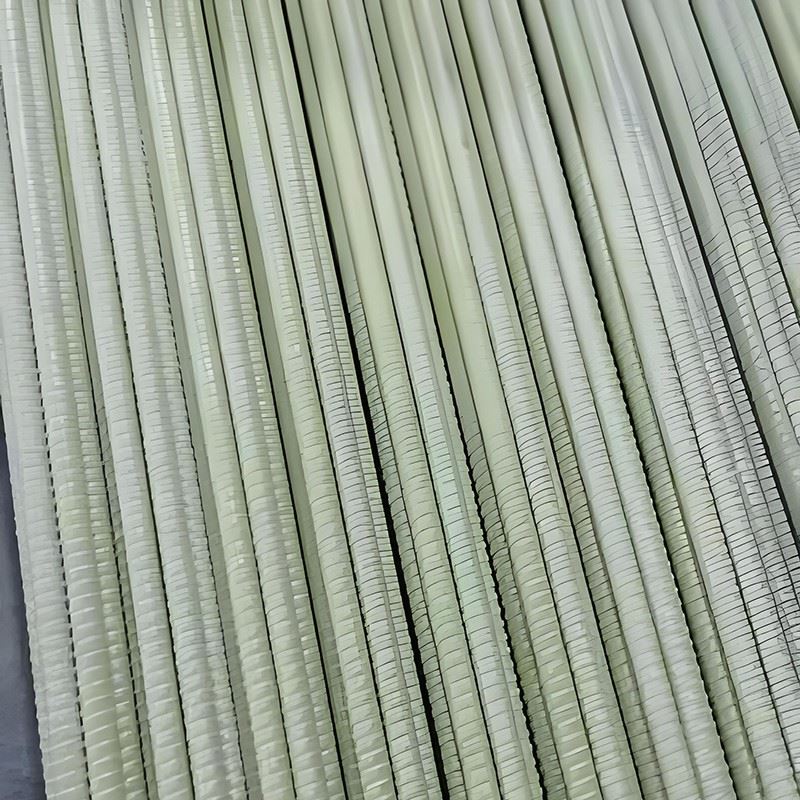

Ravna GFRP armatura je polimerna šipka ojačana staklenim vlaknima koja se koristi za armiranje betona u infrastrukturi, temeljima, pločama i montažnim konstrukcijama. Kontinuirana staklena vlakna ugrađena u matricu polimerne smole osiguravaju vlačno pojačanje, dok profil vanjske površine podržava vezu s okolnim betonom. Njegov nemetalni sastav osigurava otpornost na koroziju, električnu izolaciju i nemagnetska svojstva za prikladne primjene. Promjer šipke, duljina reza, površinski profil i mehanička svojstva mogu se odrediti prema rasporedu armature i zahtjevima projekta.

Ključne prednosti

Otpornost na koroziju
Kompozitni materijal otporan je na koroziju povezanu s izlaganjem vlazi i kloridima, što ga čini prikladnim za pravilno projektirane betonske konstrukcije u obalnim područjima, kolovozima mostova i drugim zahtjevnim uvjetima izloženosti.

Vlačna izvedba
Kontinuirana staklena vlakna nose vlačna opterećenja. Vlačna čvrstoća, modul elastičnosti i proračunske vrijednosti procjenjuju se u odnosu na navedene podatke o proizvodu i primjenjive odredbe konstrukcijskog dizajna.

Lagano rukovanje
GFRP šipke imaju nižu gustoću od čelične armature, što pomaže smanjiti težinu snopa i pojednostavljuje transport, rukovanje i kretanje materijala na gradilištu.

Električna izolacija
Nemetalni sastav osigurava električnu izolaciju i nemagnetska svojstva za primjene sa specifičnim električnim ili elektromagnetskim zahtjevima.

Tipične primjene

01/

Kolone mostova i ceste
Armatura za betonske kolovoze mostova, pristupne ploče i odabrane kolničke sustave izložene vlazi i solima za odleđivanje.

02/

Temelji i ploče
Ravne šipke za dizajnirane temeljne elemente, industrijske podove, ploče poduprte tlom i srodne betonske konstrukcije.

03/

Predgotovljeni beton
Ojačanje za predgotovljene ploče, komponente odvodnje, pomoćne konstrukcije i druge betonske proizvode koji zahtijevaju ravne konfiguracije šipki.

04/

Pomorska i vodna infrastruktura
Armatura za odgovarajuće potporne konstrukcije, vodne objekte i betonske elemente izložene okolišu bogatom kloridima.

Tehničke specifikacije

Parametar	Specifikacija
Vrsta proizvoda	GFRP armatura ravne duljine
Vlaknasti materijal	Kontinuirana staklena vlakna
Matrica smole	Vinil ester ili epoksid
Poprečni presjek	Čvrsto okruglo
Površinski profil	Rebrasti deformirani ili obloženi pijeskom
Referentni promjeri	6, 8, 10, 12, 16, 20, 25 mm
Referentne duljine	6, 9, 12 m
Vlačna čvrstoća	850 do 1100 MPa ovisno o promjeru
Modul zatezanja	Minimalno 44,8 GPa
Tolerancija dimenzija	±0,5 mm
Obrazac za opskrbu	Uvezane ravne šipke

Mogućnosti prilagodbe

Promjer i duljina reza
Navedite nazivni promjer i duljinu šipke prema rasporedu armature, dimenzijama betonskih elemenata i zahtjevima za ugradnju.

Površinski profil
Odaberite dostupnu konfiguraciju s rebrastim, deformiranim ili obloženim pijeskom prema navedenom modelu proizvoda i zahtjevima projekta.

Materijalni zahtjevi
Definirajte potrebni sustav smole, mehanička svojstva i kriterije prihvatljivosti prije proizvodnje.

Pakiranje i identifikacija
Potvrdite količine paketa, označavanje i identifikaciju narudžbe kako bi odgovarali dogovorima o otpremi i postupcima inventara na lokaciji.

Kontrola i inspekcija kvalitete

Dimenzionalna inspekcija

Provjerite promjer šipke, duljinu, stanje površine i navedene tolerancije prema odobrenim zahtjevima proizvoda.

Mehanička ispitivanja

Ocijenite vlačnu čvrstoću i vlačni modul korištenjem primjenjivih ispitnih metoda i definiranih kriterija prihvatljivosti.

Zapisi o proizvodnji

Održavajte relevantnu identifikaciju materijala, reference proizvodnih serija i rezultate inspekcije u skladu s uspostavljenim sustavom kvalitete proizvodnje.

Sljedivost

Prije proizvodnje potvrdite identifikaciju serije i potrebnu ispitnu dokumentaciju kako bi se isporučeni materijali mogli provjeriti prema specifikacijama narudžbe.

Norme i tehnička dokumentacija

Dokumentacija o proizvodu izrađuje se prema specifikaciji proizvoda i zahtjevima projekta.

Tehnički list
Tehničke tablice mogu uključivati dimenzije proizvoda, specifikacije materijala, konfiguraciju površine i dostupna mehanička svojstva.

Zapisnici inspekcije
Ovisno o dostupnosti, mogu se dostaviti relevantni zapisi o inspekciji dimenzija i rezultati inspekcije kvalitete.

Izvješća o ispitivanju i dokumenti o kvaliteti
Dostupna izvješća o mehaničkim ispitivanjima, zapisi o serijama i primjenjivi dokumenti o kvaliteti mogu se potvrditi prije narudžbe. Dostupnost dokumentacije ovisi o odabranom proizvodu i zahtjevima projekta.

Pakiranje i dostava

Priprema snopa

Grupirajte ravne poluge u snopove kako biste podržali utovar, istovar, brojanje i skladištenje na mjestu.

Označavanje narudžbi

Odredite promjer, duljinu, količinu i referencu narudžbe prema dogovorenim zahtjevima za označavanje.

Koordinacija otpreme

Potvrdite duljine šipki, dimenzije snopa, ukupnu količinu, odredište i raspored isporuke prije planiranja otpreme.

Vodič za odabir proizvoda

Uskladite dizajn
Navedite raspored armature, nazivni promjer, razmak šipki, potrebne duljine i navedena mehanička svojstva.

Potvrdite sukladnost
Identificirajte važeći standard materijala, zahtjeve konstrukcijskog dizajna, uvjete izloženosti i dokumentaciju potrebnu za odobrenje projekta.

Definirajte Red
Navedite količine prema promjeru i duljini, profilu površine, zahtjevima za pakiranje, odredištu i ciljanom datumu isporuke. Uključite crteže ili rasporede ojačanja kada je primjenjivo.

Često postavljana pitanja

P: Koje su duljine dostupne za ravne GFRP armature?

O: Referentne duljine uključuju 6 m, 9 m i 12 m, ovisno o proizvodnoj dostupnosti. Navedite potrebnu duljinu reza kada tražite ponudu.

P: Mogu li se promjer i duljina prilagoditi?

O: Dostupne opcije mogu uključivati promjer, duljinu reza, profil površine, količinu paketa i označavanje, podložno potvrđenim proizvodnim mogućnostima.

P: Koji su promjeri dostupni?

O: Referentne veličine kreću se od 6 mm do 25 mm. Potvrdite traženi promjer i odgovarajuća mehanička svojstva u odnosu na trenutnu specifikaciju proizvoda.

P: Može li GFRP armatura izravno zamijeniti čeličnu armaturu?

O: GFRP ojačanje zahtijeva konstrukcijski dizajn na temelju svojstava materijala, ponašanja veze, zahtjeva za upotrebljivost i primjenjivih odredbi dizajna.

P: Koji su tehnički dokumenti dostupni?

O: Dokumentacija može uključivati tablice s tehničkim podacima, primjenjiva izvješća o ispitivanju, zapise o pregledu dimenzija i identifikaciju serije, ovisno o dostupnosti i provjerenoj sukladnosti proizvoda.

P: Koje informacije su potrebne za ponudu?

O: Navedite promjer, duljinu, količinu, profil površine, primjenjivi standard, odredište i ciljni datum isporuke. Nacrti i planovi armiranja pomažu potvrditi potrebnu konfiguraciju.
