Opis

Tehnički parametri

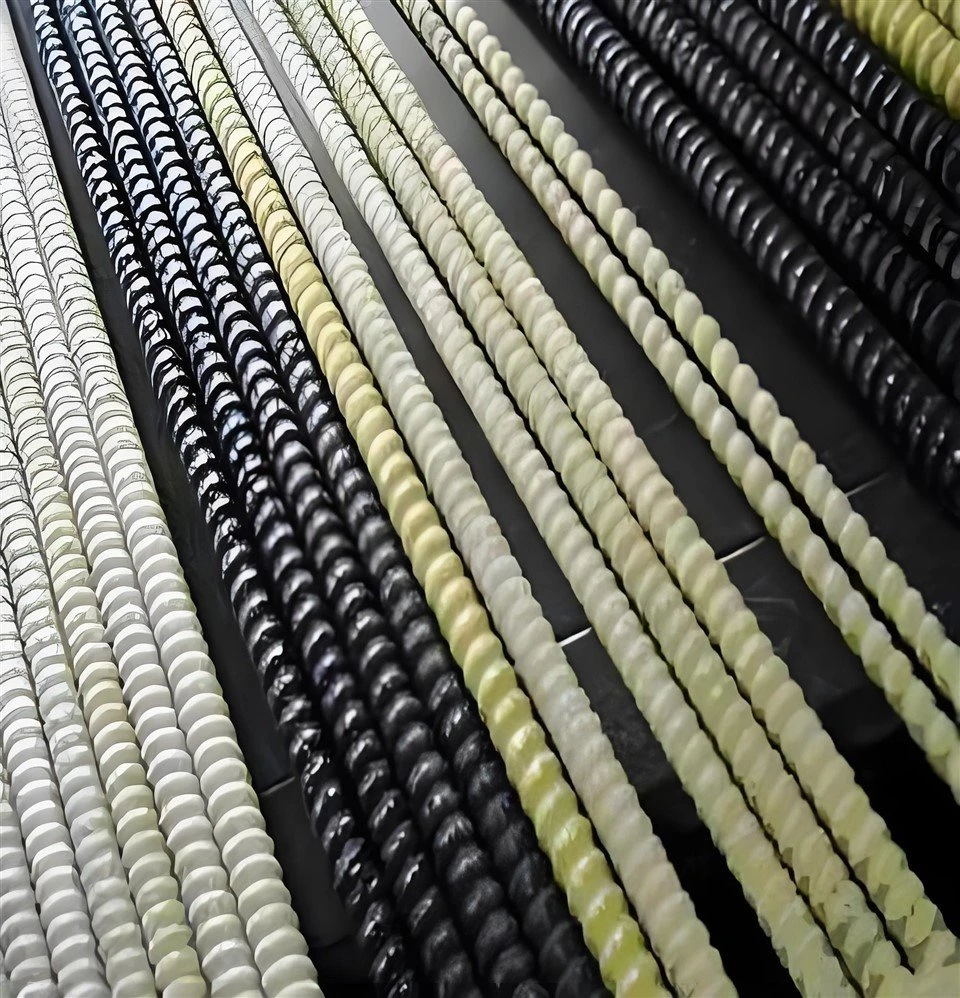

Rebrasta GFRP armaturna šipka je čvrsta polimerna šipka ojačana staklenim vlaknima za armiranje betona u infrastrukturi, temeljima, pločama i montažnim konstrukcijama. Kontinuirana staklena vlakna ugrađena u matricu polimerne smole osiguravaju vlačno pojačanje, dok rebrasta vanjska strana stvara mehaničku vezu s betonom. Njegova nemetalna konstrukcija nudi otpornost na koroziju i električnu izolaciju za određene primjene. Promjer, vlačna svojstva, profil površine i duljina šipke odabiru se prema nacrtima projekta, važećim standardima i zahtjevima konstrukcijskog dizajna. Prilagođene dimenzije, duljine rezova i pakiranja dostupni su ovisno o proizvodnim mogućnostima i specifikacijama narudžbe.

Ključne prednosti proizvoda

Otpornost na koroziju:Kompozitna šipka ne hrđa poput konvencionalne čelične armature. To je učinkovita specifikacija za betonske konstrukcije izložene vlazi, solima za odleđivanje i okolišima koji sadrže kloride, podložno projektnim zahtjevima.

Rebrasta površina:Vanjska rebra osiguravaju mehaničko spajanje s okolnim betonom. Geometrija rebra i provjerena izvedba spoja kritični su čimbenici u odabiru armature i dizajnu sidrišta.

Lagano rukovanje:GFRP ima značajno nižu gustoću od čelika (otprilike 1/4 čelika), čime se smanjuje težina snopova armature i olakšava lakše rukovanje materijalom, skladištenje i planiranje transporta.

Nemetalna svojstva:Šipka je nemagnetska i električki nevodljiva u normalnim materijalnim uvjetima. Ova svojstva odgovaraju specijaliziranim aplikacijama s elektromagnetskom osjetljivošću ili zahtjevima za električnom izolacijom.

Tehničke specifikacije

Parametar	Specifikacija
Vrsta proizvoda	Rebrasta GFRP armaturna šipka
Vlakna za pojačanje	Kontinuirana E-staklena vlakna
Materijal matrice	Polimerna smola visokih performansi (vinil ester / epoksi)
Poprečni presjek	Čvrsti kružni profil
Površinski profil	Obložen pijeskom i rebrasti / Helix omotan i rebrasti
Referentni raspon promjera	6 – 32 mm
Opcije nominalnog promjera	6, 8, 10, 12, 16, 20, 25, 32 mm
Područje promjera 6 mm	28,3 mm²
Područje promjera 8 mm	50,3 mm²
Područje promjera 10 mm	78,5 mm²
Područje promjera 12 mm	113,1 mm²
Područje promjera 16 mm	201,1 mm²
Područje promjera 20 mm	314,2 mm²
Područje promjera 25 mm	490,9 mm²
Područje promjera 32 mm	804,2 mm²
Duljina trake	3m, 6m, 12m ili po narudžbi
Vlačna čvrstoća (tipična)	Veći ili jednak 700–1100 MPa
Vlačni modul (tipično)	Veći ili jednak 40–55 GPa
Tolerancija dimenzija	Prema dogovorenoj specifikaciji proizvoda i relevantnim standardima
Prilagodba	Ovisno o proizvodnim mogućnostima i minimalnim količinama narudžbe

Prijave

01/

Temelji:Specificirano za betonske temeljne elemente gdje konstrukcijski dizajn definira veličinu armature, razmak, sidrenje i zahtjeve za materijalom u uvjetima agresivnog tla.

02/

Betonske ploče:Koristi se u pločama poduprtim tlom, parkirnim strukturama i industrijskim podnim sustavima gdje GFRP armatura zadovoljava projektne kriterije za upotrebljivost i kontrolu pukotina.

03/

Predgotovljene komponente:Prikladno za određene predgotovljene elemente (kao što su zidne ploče, elementi nasipa i pomoćni trezori) kada su dimenzije šipki, rukovanje i proizvodni zahtjevi usklađeni s odobrenim nacrtima u tvornici.

04/

Infrastruktura:Primjenjivo na kolovoze mostova, potporne konstrukcije, pomorske strukture, barijere na autocestama i drenažne objekte gdje je potrebna armatura otporna na koroziju.

05/

Specijalizirani objekti:Nemagnetska i električno nevodljiva svojstva odgovaraju medicinskim ustanovama (sobama za MRI), podstanicama i znanstveno-istraživačkim laboratorijima sa posebnim zahtjevima za elektromagnetsku zaštitu ili električnu izolaciju.

Materijal i rebrasti profil

Staklena vlakna:Kontinuirana staklena vlakna daju primarnu vlačnu nosivost. Vrsta vlakana, raspored, volumni udio i visoka vlačna čvrstoća izravno utječu na mehaničku izvedbu kompozitne šipke.

Polimerna smola:Smolasta matrica povezuje vlakna u čvrstu kompozitnu strukturu, štiteći ih od alkalnog betonskog okruženja i prenoseći smična naprezanja. Odabir smole i uvjeti stvrdnjavanja pridonose trajnosti okoliša.

Geometrija rebra:Visina rebara, razmak, spiralno omatanje i površinski premaz pijeskom povećavaju mehaničku povezanost i snagu veze s betonom. Zahtjevi za vezivanje trebaju se procijeniti korištenjem primjenjivih rezultata ispitivanja izvlačenja i specifikacija projekta.

Mogućnosti prilagodbe

Promjer i duljina:

Navedite potrebni promjer i duljinu ravne šipke (ili savijenih oblika ako je primjenjivo). Dostupnost ovisi o proizvodnim mogućnostima, količini narudžbe i strukturnoj konfiguraciji.

Tehnički zahtjevi:

Projektni crteži, tolerancije dimenzija, specifična mehanička svojstva, omjeri sadržaja vlakana i primjenjivi standardi mogu se pregledati prije finaliziranja specifikacije proizvoda.

Pakiranje i identifikacija:

Konfiguracija paketa, zaštitni omot, označavanje duljine šipke i identifikacija pošiljke mogu se uskladiti prema zahtjevima rukovanja i isporuke na gradilištu.

Proizvodnja i kontrola kvalitete

Praćenje proizvodnje:Relevantne kontrole procesa uključuju kontinuirano hranjenje vlaknima, impregnaciju smolom (postupak pultruzije), formiranje profila, površinsko omatanje/brušenje, termičko stvrdnjavanje i pregled gotovih šipki.

Provjere dimenzija:Promjer, duljina, ravnost i konzistencija rebrastog profila provjeravaju se prema dogovorenoj specifikaciji proizvoda.

Mehanička ispitivanja:Vlačna čvrstoća, vlačni modul i interlaminarna posmična čvrstoća provjeravaju se standardnim metodama ispitivanja. Učestalost ispitivanja i kriteriji prihvatljivosti slijede interni plan upravljanja kvalitetom.

Sljedivost serije:Jedinstvena identifikacija serije i evidencija tvorničkih inspekcija povezuju gotove šipke s njihovim odgovarajućim serijama sirovina i dokumentacijom o laboratorijskom ispitivanju.

Norme i tehnička dokumentacija

Kontrola kvalitete:Naš proizvodni proces uključuje postupke kontrole kvalitete i tvorničke inspekcije kako bi se podržala dosljedna kvaliteta proizvoda.

Testiranje proizvoda:Relevantna izvješća o ispitivanju proizvoda i zapisnici o inspekciji mogu se dati na pregled, ovisno o dostupnosti i zahtjevima projekta.

Tehnička dokumentacija:Specifikacije proizvoda, tehnički listovi (TDS) i primjenjivi dokumenti o kvaliteti mogu se potvrditi prije slanja narudžbe.

Naručivanje i isporuka projekta

Konfiguracija proizvoda:

Navedite točne promjere, duljine šipki, količine, površinski profil i potrebnu mehaničku kvalitetu.

Tehnički pregled:

Navedite primjenjive strukturne standarde, projektne nacrte, zahtjeve za ispitivanje i kriterije dokumentacije za pregled tehničkih specifikacija.

Planiranje isporuke:

Prije potvrde narudžbe potvrdite zaštitno pakiranje, ograničenja težine paketa, odredište isporuke, traženi datum na licu mjesta i dogovore o otpremi kontejnera/kamiona.

Priprema ponude:

Detaljan raspored ili tehnička specifikacija pomaže u utvrđivanju konfiguracije proizvoda, ukupnih količina i potrebne dokumentacije o sukladnosti za točnu komercijalnu ponudu.

Često postavljana pitanja

P: Koji su promjeri GFRP armature dostupni?

O: Standardni referentni promjeri kreću se od 6 mm do 32 mm. Potvrdite dostupne veličine, stanje zaliha i tolerancije dimenzija u odnosu na trenutni list sa specifikacijama proizvoda.

P: Mogu li se isporučiti prilagođene duljine ili savijeni oblici?

O: Prilagođene duljine ravnih šipki mogu se proizvesti prema zahtjevima projekta i ograničenjima transporta. Specifični savijeni oblici (stremeni/zavoji) zahtijevaju prethodni tehnički pregled na temelju proizvodnih mogućnosti.

P: Kako se vlačna čvrstoća provjerava i dokumentira?

O: Vlačna svojstva utvrđena su standardnim šaržnim testiranjem (kao što je ASTM D7205) i dokumentirana u certificiranim izvješćima o mlinu/testovima za određeni promjer proizvoda.

P: Je li rebrasta GFRP armatura prikladna za sve betonske konstrukcije?

O: Prikladnost ovisi o konstrukcijskim parametrima dizajna, zahtjevima vezanosti, koeficijentima toplinske ekspanzije, uvjetima izloženosti i primjenjivim lokalnim građevinskim propisima. Konačno inženjersko odobrenje treba odrediti njegovu upotrebu.

P: Koji se tehnički dokumenti mogu dostaviti prije narudžbe?

O: Dostupni dokumenti uključuju tablice s podacima o proizvodu (PDS), izvješća o ispitivanju trećih strana, certifikate sukladnosti i smjernice za instalaciju. To se može potvrditi s našim timom za inženjersku podršku prije naručivanja.
