Opis

Tehnički parametri

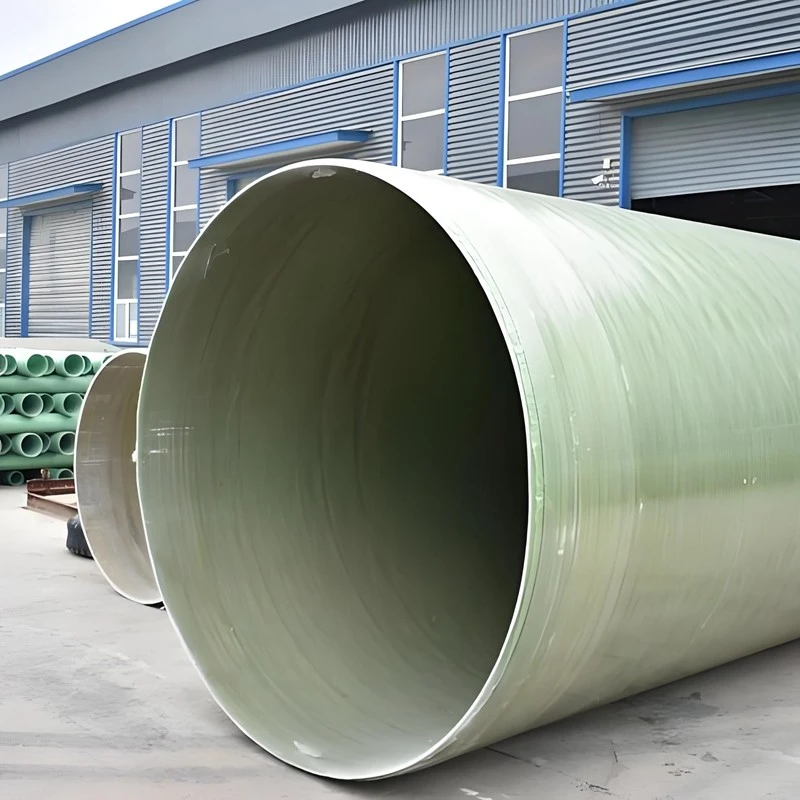

GFRP drenažna cijev velikog promjera koristi se u gradskim oborinskim mrežama, gravitacijskim kanalizacijskim sustavima, industrijskoj odvodnji i infrastrukturi za otpadne vode. Njegovo ojačanje od staklenih vlakana i matrica od termoreaktivne smole pružaju strukturnu čvrstoću i otpornost na koroziju za kompatibilne primjene odvodnje.
Specifikacije cijevi određene su hidrauličkim zahtjevima, dubinom ukopa, uvjetima tla, vanjskim opterećenjima i transportiranim medijem. Promjer, konstrukcija stijenke, krutost prstena, duljina cijevi i konfiguracija spojeva mogu se prilagoditi prema odobrenim projektnim nacrtima i potvrđenim proizvodnim mogućnostima.

Ključne prednosti

Otpornost na koroziju
Sustav smole može se odabrati prema sastavu otpadne vode, izloženosti kemikalijama i radnoj temperaturi kako bi odgovarao predviđenom okruženju odvodnje.

Strukturna izvedba
Konstrukcija stijenke cijevi i krutost prstena mogu se odrediti prema uvjetima ukopavanja, potpori tla i zahtjevima vanjskog opterećenja.

Hidraulička učinkovitost
Glatka unutarnja površina podržava učinkovit protok. Hidraulički kapacitet ovisi o unutarnjem promjeru, nagibu cjevovoda i projektiranim uvjetima protoka.

Fleksibilna konfiguracija
Dimenzije cijevi, duljine i raspored spojeva mogu se uskladiti s rasporedom cjevovoda, ograničenjima transporta i zahtjevima za ugradnju.

Prijave

01/

Gradska oborinska odvodnja
Za prikupljanje oborinskih voda i transportne mreže koje služe urbanim razvojima, cestama i javnoj infrastrukturi.

02/

Gravitacijski kanalizacijski sustavi
Za prikupljanje otpadnih voda i gravitacijski prijenos gdje struktura cijevi, sustav smole i spojevi ispunjavaju navedene uvjete uporabe.

03/

Industrijska odvodnja
Za kompatibilne odvodne tokove u industrijskim postrojenjima, proizvodnim mjestima i procesnim područjima.

04/

Postrojenja za pročišćavanje otpadnih voda
Za prikupljanje odvodnje, prijenos i ispuštanje vodova odabranih prema karakteristikama otpadnih voda i zahtjevima projekta.

05/

Infrastrukturni projekti
Za odvodne mreže povezane s prometnim objektima, industrijskim parkovima i velikim razvojem gradilišta.

Tehničke specifikacije

arametar	Tipična industrijska specifikacija
Vrsta proizvoda	GFRP drenažna cijev velikog promjera namotana vlaknima
Nominalni raspon promjera	DN 300 mm – DN 1.500 mm
Raspon debljine stijenke	8 mm – 35 mm
Klase krutosti prstena	SN 5000 / SN 10000 / SN 12500 N/m²
Materijal za ojačanje	E-staklena vlakna
Matrica smole	Izoftalna poliesterska smola / modificirana vinil esterska smola
Standardna duljina cijevi	6 metara ili 12 metara po dijelu
Konfiguracija zgloba	Dvostruki O-prsten zvonasti i spojni spoj / spojni spoj

Inženjerski odabir

Promjer i protok
Odredite nazivni promjer iz proračunskog protoka, gradijenta cjevovoda, dopuštene brzine protoka i hidrauličkih proračuna.

Krutost prstena
Odaberite potrebnu krutost prema dubini ukopavanja, svojstvima tla, razini podzemne vode, uvjetima zatrpavanja i površinskom opterećenju. Navedena klasa treba slijediti konstrukcijske proračune projekta.

Zidna konstrukcija
Potvrdite debljinu stijenke i konstrukciju laminata u odnosu na zahtijevanu strukturnu izvedbu, uvjete ugradnje i radno okruženje.

Srednja kompatibilnost
Pregledajte sastav otpadne vode, kemijsku koncentraciju, temperaturu i potencijalnu abraziju prije odabira sustava smole i unutarnje konstrukcije.

Proizvodnja po narudžbi

Promjer i debljina stijenke

Dimenzije se procjenjuju prema tehničkim nacrtima, potrebnim performansama i potvrđenim proizvodnim mogućnostima.

Duljina cijevi

Opcije duljine ocjenjuju se prema rasporedu cjevovoda, transportnim ograničenjima, dogovorima o rukovanju i zahtjevima za ugradnju.

Sustav smole

Odabir materijala temelji se na transportnom mediju, izloženosti kemikalijama i radnoj temperaturi.

Konfiguracija zgloba

Zahtjevi za spajanje se uspoređuju s projektom cjevovoda, zahtjevima za brtvljenje i metodama ugradnje.

Pregled crteža

Tehnički crteži, dimenzionalni zahtjevi i specifikacije projekta mogu se pregledati prije nego što se potvrdi proizvodna konfiguracija.

Spajanje i kompatibilnost sustava

Zajednički izbor
Vrsta spoja određena je dizajnom cjevovoda, načinom ugradnje i zahtjevima za brtvljenje. Dostupne konfiguracije moraju biti potvrđene za navedene dimenzije cijevi.

Priključci i spojevi
Zavoji, reduktori, ogranci i drugi spojevi mogu se procijeniti prema odobrenim crtežima i potvrđenim proizvodnim mogućnostima.

Koordinacija instalacije
Duljine cijevi, položaji spojeva, dimenzije rova i načini rukovanja trebaju biti usklađeni tijekom planiranja projekta. Instalacija mora slijediti odobreni dizajn i važeće projektne specifikacije.

Kontrola kvalitete i dokumentacija

Provjera materijala

Evidencija materijala provjerava se prema odobrenoj armaturi, sustavu smole i specifikaciji proizvoda.

Dimenzionalna inspekcija

Relevantne dimenzije, debljina stjenke i priprema spojeva provjeravaju se prema potvrđenim zahtjevima.

Testiranje proizvoda

Inspekcija i ispitivanje definirani su primjenjivom specifikacijom proizvoda i planom kvalitete projekta.

Tehnička dokumentacija

Dostupni zapisi mogu uključivati tablice s podacima o proizvodu, izvješća o inspekciji dimenzija, podatke o materijalu i primjenjiva izvješća o ispitivanju, podložno stvarnim zapisima o proizvodnji i zahtjevima projekta.

Često postavljana pitanja

P: Koji su promjeri dostupni?

O: Širi objavljeni raspon GFRP cijevi je 65–1500 mm. Dostupni promjeri za drenažne aplikacije velikog promjera moraju biti potvrđeni prema trenutnim proizvodnim specifikacijama.

P: Kako se odabire krutost prstena?

O: Krutost prstena ovisi o dubini ukopa, uvjetima tla, razini podzemne vode, zatrpavanju i vanjskim opterećenjima. Zahtijevana klasa treba slijediti izračune projekta.

P: Mogu li se dimenzije i duljine cijevi prilagoditi?

O: Da. Dimenzije i duljine mogu se procijeniti prema projektnim crtežima, proizvodnim mogućnostima, ograničenjima transporta i zahtjevima za ugradnju.

P: Koji je sustav smole prikladan za otpadnu vodu?

O: Odabir ovisi o kemijskom sastavu, koncentraciji, temperaturi i uvjetima izlaganja. Ove parametre treba pregledati prije specificiranja materijala.

P: Koje informacije su potrebne za ponudu?

O: Navedite potrebni promjer, količinu, duljinu cijevi, krutost prstena, konfiguraciju spoja, uvjete ugradnje, primjenjive standarde i odredište isporuke. Crteži i tehničke specifikacije pomažu potvrditi potrebnu konfiguraciju.
