Opis

Tehnički parametri

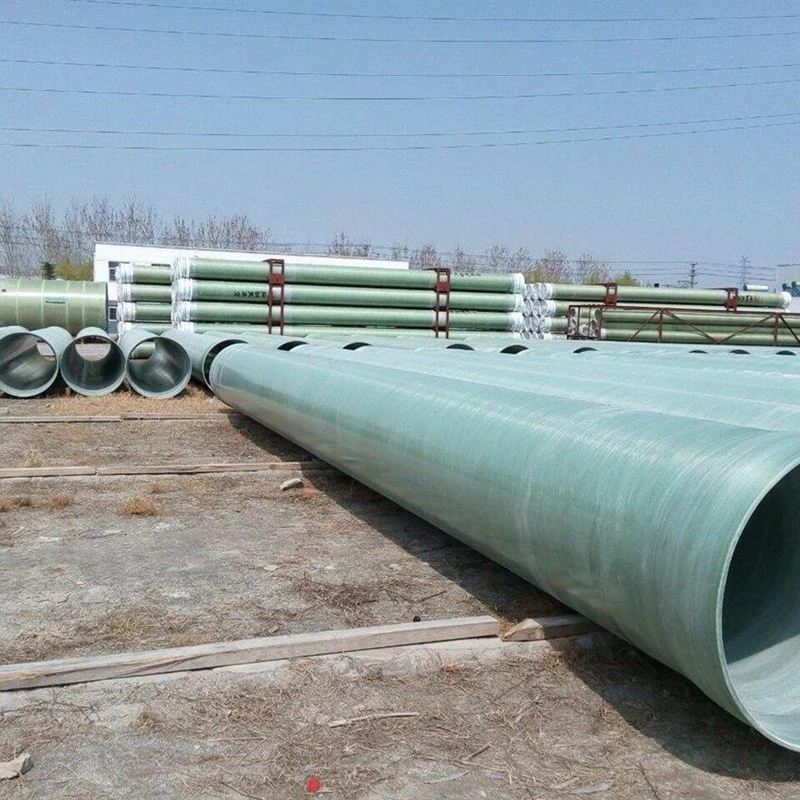

GFRP cijev za prijenos vode velikog promjera polimerna je cijev ojačana staklenim vlaknima za prijenos komunalne vode, prijenos sirove vode, mreže za navodnjavanje i industrijske vodovodne sustave. Stijenka cijevi kombinira ojačanje od staklenih vlakana s matricom termoreaktivne smole. Promjer, konstrukcija stijenke, nazivni tlak, krutost prstena i konfiguracija spoja navedeni su u skladu s hidrauličkim zahtjevima i uvjetima ugradnje. Prilagođene dimenzije i konfiguracije cjevovoda mogu se procijeniti prema projektnim crtežima i potvrđenoj proizvodnoj sposobnosti.

Ključne prednosti proizvoda

Otpornost na koroziju:Kompozitna struktura otporna je na koroziju u odgovarajućim okruženjima za opskrbu vodom. Odabir smole ovisi o kemiji vode i radnoj temperaturi.

Strukturna izvedba:Konstrukcija cijevi odabire se prema zahtjevima unutarnjeg tlaka i vanjskog opterećenja. Nazivni tlak i krutost prstena ocjenjuju se zasebno.

Hidraulička učinkovitost:Glatka unutarnja površina podržava protok vode. Hidraulički dizajn uzima u obzir unutarnji promjer, brzinu protoka, brzinu i pad visine.

Učinkovitost rukovanja:GFRP cijev ima relativno malu težinu u usporedbi s mnogim konvencionalnim materijalima cijevi, podržavajući transport, podizanje i planiranje rukovanja na gradilištu.

Prijave

01/

Gradski vodovod:Glavni cjevovodi koji povezuju izvore vode, postrojenja za pročišćavanje, crpne stanice i akumulacije.

02/

Prijenos sirove vode:Dovod i prijenos vode koji povezuju sabirne točke s postrojenjima za pročišćavanje.

03/

Mreže za navodnjavanje:Cjevovod velikog promjera koji opskrbljuje poljoprivredne distribucijske sustave i infrastrukturu za navodnjavanje.

04/

Sustavi industrijske vode:Voda za hlađenje, procesna voda i vodovi za komunalnu vodu, ovisno o kompatibilnosti smole i radnim uvjetima.

05/

Postrojenja za pročišćavanje vode:Cjevovodi za međusobno povezivanje koji opslužuju jedinice za obradu, rezervoare i crpne objekte.

Tehničke specifikacije

Parametar	Specifikacija
Vrsta proizvoda	GFRP cijev za prijenos vode
Pojačanje	Staklena vlakna
Matrica smole	Termoreaktivna smola
Promjer	300 do 1.500 mm
Debljina stijenke	5 do 18 mm
Radni tlak	Do 2,5 MPa
Radna temperatura	Do 80 stupnjeva ili 100 stupnjeva
Krutost prstena	SN2500, SN5000, SN10000
Standardna duljina	6 m ili 12 m
Zajedničke opcije	Spojka, utičnica ili s prirubnicom
Kraj konfiguracije	Običan kraj ili specificirana veza
Inspekcija	Ispitivanje dimenzija i specificiranih performansi
Dokumentacija	Tehnički list i zapisnici o inspekciji

Mogućnosti prilagodbe

Dimenzije cijevi:

Navedite nazivni promjer, potrebni unutarnji promjer, debljinu stijenke i duljinu presjeka prema hidrauličkim proračunima i instalacijskim crtežima.

Pritisak i krutost:

Odabir uzima u obzir radni tlak, udarni tlak, dubinu ukopa, razinu podzemne vode, potporu tla i vanjska opterećenja.

Sustav smole:

Odabir smole slijedi kemijski sastav vode, temperaturu i zahtjeve usluge. Projekti pitke vode zahtijevaju potvrdu primjenjivih odobrenja materijala.

Priključci i priključci:

Koljena, T-komadi, reduktori, prirubnički adapteri i spojnice mogu se specificirati prema projektnim crtežima i potvrđenoj proizvodnoj sposobnosti.

Projektiranje i spajanje cijevi

Spojni spojevi:Spojnice s kompatibilnim brtvenim elementima spajaju dijelove cijevi. Odabir uzima u obzir radni tlak, poravnanje, dopušteni kutni otklon i uvjete ugradnje.

Prirubnički spojevi:Prirubnički krajevi sučeljavaju se s ventilima, pumpama, spremnicima i drugom opremom. Dimenzije prirubnice, uzorci bušenja i nazivni tlak moraju odgovarati spojnim komponentama.

Integracija cjevovoda:Zavoji, grane, reduktori i podupirači zahtijevaju koordinirani hidraulički i strukturni dizajn. Pojedinosti o obuzdavanju potiska i sidrenju slijede odobrene tehničke nacrte.

Proizvodnja i kontrola kvalitete

Kontrola materijala:Staklena vlakna, vrsta smole i navedeni sastojci materijala provjeravaju se prema odobrenim zahtjevima proizvoda.
Kontrola procesa:Primjenjivi proces oblikovanja kontrolira raspored armature, konstrukciju zida i dosljednost dimenzija.
Dimenzionalna inspekcija:Promjer, debljina stjenke, duljina presjeka i geometrija kraja provjeravaju se prema određenim tolerancijama.

Testiranje izvedbe:Hidrostatski tlak, krutost prstena, nepropusnost spojeva i druga ispitivanja odabiru se prema primjenjivom standardu i dogovorenom planu inspekcije.
Sljedivost:Zapisi o identifikaciji proizvoda i inspekciji povezuju isporučene dijelove cijevi s relevantnom proizvodnom dokumentacijom.

Norme i tehnička dokumentacija

Primjenjivi standardi:

Primjenjivi standardi i zahtjevi za ispitivanje potvrđuju se prema odabranim specifikacijama cijevi i zahtjevima projekta.

Inspekcijska evidencija:

Zapisi identificiraju pregledani proizvod, metodu ispitivanja, kriterije prihvaćanja i rezultate.

Certifikacije i odobrenja:

Primjenjivi korporativni certifikati, odobrenja proizvoda i dokumenti o sukladnosti pitke vode trebaju odgovarati stvarnom statusu certifikata i namjeravanoj primjeni.

Tehničke prijave:

Dogovoreni paket dokumenata može uključivati podatkovne tablice, crteže, specifikacije materijala, planove inspekcije i primjenjiva izvješća o ispitivanju.

Kontrolni popis za odabir projekta

Hidraulički podaci:Navedite projektirani protok, potrebni promjer, radni tlak, udarni tlak i radnu temperaturu.

Uvjeti instalacije:Navedite ukopanu ili nadzemnu instalaciju, dubinu ukopa, uvjete tla, razinu podzemne vode, prometna opterećenja i potporne aranžmane.

Karakteristike vode:Identificirajte medij koji se prenosi, relevantne kemijske uvjete i zahtjeve za pitkom vodom gdje je to primjenjivo.

Detalji veze:Navedite preferencije spojeva, dimenzije sučelja, zahtjeve za ugradnju i veze s postojećim dijelovima cjevovoda ili opremom.

Projektne količine:Navedite ukupnu duljinu cjevovoda, duljine dionica, količine spojnica, odredište i potreban raspored isporuke.

Pakiranje i dostava

Zaštita cijevi:

Krajevi cijevi i brtvene površine zaštićeni su tijekom rukovanja i transporta prema dogovorenoj specifikaciji pakiranja.

Raspored utovara:

Metode podizanja, razmak potpore, slaganje i oprema za istovar usklađeni su s dimenzijama cijevi i zahtjevima za rukovanje.

Planiranje prijevoza:

Duljina dijela, promjer cijevi, način otpreme, ograničenja rute i odredišni kapacitet rukovanja pregledavaju se prije otpreme.

Dokumenti za isporuku:

Dogovoreni paket pošiljke može uključivati popise pakiranja, evidenciju o identifikaciji proizvoda, inspekcijske dokumente i primjenjive certifikate.

Često postavljana pitanja

P: Koje su informacije potrebne za odabir cijevi?

O: Navedite promjer, protok, radni i udarni tlak, temperaturu, uvjete ugradnje, vrstu spoja i primjenjive standarde.

P: Mogu li se dimenzije cijevi prilagoditi?

O: Promjer, zidna konstrukcija, duljina presjeka, sustav smole i detalji povezivanja mogu se procijeniti prema projektnim crtežima i potvrđenoj proizvodnoj sposobnosti.

P: Kako se određuju nazivni tlak i krutost prstena?

O: Nazivni tlak odnosi se na unutarnji tlak. Krutost prstena odnosi se na otpornost na deformaciju prstena pod vanjskim opterećenjem. Svaki zahtijeva posebnu specifikaciju.

P: Koju vrstu spoja odabrati?

O: Odabir ovisi o tlaku, načinu ugradnje, poravnanju i sučeljima opreme. Kompatibilnost spojeva mora biti potvrđena tijekom tehničkog pregleda.

P: Je li GFRP cijev prikladna za pitku vodu?

O: Prikladnost ovisi o konstrukciji proizvoda, sustavu smole, uvjetima rada i primjenjivim odobrenjima za pitku vodu.

P: Koji se tehnički dokumenti mogu dostaviti?

O: Ovisno o dogovorenom opsegu, dokumenti mogu uključivati podatkovne tablice, crteže, zapise o inspekciji dimenzija, primjenjiva izvješća o ispitivanju i važeće potrebne certifikate.
