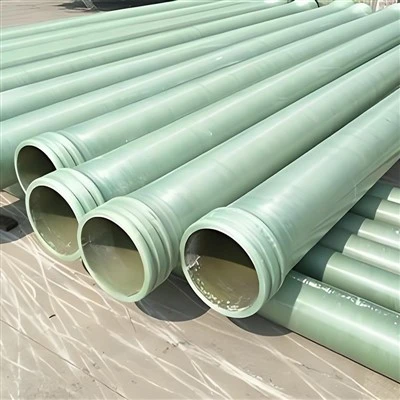

FRP cijev za transport vode pod tlakom je cijev od termoreaktivne smole ojačana staklenim vlaknima za prijenos vode pod tlakom u industrijskim i infrastrukturnim sustavima. Njegova kompozitna stijenka kombinira ojačanje od staklenih vlakana s matricom smole odabranom za uvjete rada. Primjene uključuju industrijsku vodoopskrbu, cirkulaciju rashladne vode, obradu vode i mreže za navodnjavanje. Promjer, klasa tlaka, konstrukcija zida, duljina cijevi i priključci navedeni su prema hidrauličkim proračunima, uvjetima ugradnje i projektnim crtežima. Dostupne su prilagođene konfiguracije za specifične zahtjeve projekta.
Ključne prednosti proizvoda
Otpornost na koroziju
Matrica smole pomaže u zaštiti strukture cijevi u kompatibilnim vodenim okruženjima. Izbor smole ovisi o kemijskom sastavu vode, temperaturi i uvjetima izlaganja.
Lagana konstrukcija
Kompozitna struktura smanjuje težinu rukovanja u usporedbi s mnogim konfiguracijama metalnih cijevi, podržavajući planiranje transporta i montažu na gradilištu.
Glatka unutarnja površina
Unutarnja površina podržava protok vode uz relativno nisko trenje. Hidraulička izvedba ovisi o promjeru cijevi, brzini protoka, priključcima i rasporedu cjevovoda.
Fleksibilna konfiguracija
Dimenzije cijevi, duljine i spojevi mogu se specificirati kako bi odgovarali nacrtima projekta i sučeljima sustava.
Prijave
Industrijska vodoopskrba
Distribucija vode pod pritiskom za industrijska postrojenja, komunalne mreže i proizvodna postrojenja.
Sustavi vode za hlađenje
Cirkulacijski cjevovodi koji opslužuju rashladne tornjeve, izmjenjivače topline i industrijsku rashladnu opremu.
Obrada vode
Linije za prijenos vode za objekte za filtriranje, obradu i ponovno korištenje vode.
Poljoprivredno navodnjavanje
Glavni i distribucijski cjevovodi pod tlakom za isporuku poljoprivredne vode.
Crpne stanice
Ispusni vodovi crpke i prijenosni vodovi odabrani prema radnom tlaku, zahtjevima protoka i uvjetima udara.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Materijal cijevi |
FRP |
|
Maksimalni promjer |
4000 mm |
|
Nazivni tlak |
Specifično za projekt |
|
Debljina stijenke |
5–18 mm |
|
Sustav smole |
Modificirana vinilna smola |
|
Proces proizvodnje |
Precizno namatanje |
|
Duljina cijevi |
6 m ili 12 m |
|
Vrsta veze |
Spojka ili prirubnica |
|
Klasa krutosti |
SN 2500–SN 10000 |
|
Montaža |
Nadzemno ili ukopano |
Materijal i proizvodnja
Ojačanje staklenim vlaknima
Staklena vlakna ojačavaju kompozitni zid i pridonose njegovim mehaničkim svojstvima pod određenim uvjetima opterećenja.
Matrica smole
Sustav smole odabire se prema kemiji vode, radnoj temperaturi i zahtjevima servisiranja.
Namatanje žarne niti
Kontrolirano namotavanje vlakana gradi stijenku cijevi prema specificiranoj konstrukciji. Orijentacija vlakana i debljina laminata ovise o zahtjevima dizajna.
Inspekcija proizvodnje
Provjere dimenzija i primjenjivi materijali ili testovi performansi definirani su specifikacijom proizvoda i zahtjevima narudžbe.
Mogućnosti prilagodbe
Dizajn promjera i zidova
Odredite nazivni promjer, proračunski tlak i potrebnu krutost za određivanje konfiguracije cijevi.
Duljina cijevi
Potvrdite potrebne duljine u odnosu na transportna ograničenja, prostor za ugradnju i mjesta spojeva.
Detalji povezivanja
Navedite dimenzije spojeva, zahtjeve za prirubnice, rasporede brtvljenja i nacrte spojeva za pregled sučelja.
Odabir smole
Identificirajte prenesenu tekućinu, temperaturni raspon i relevantnu kemijsku izloženost za podršku odabiru materijala.
Proizvodnja temeljena na crtežu
Predajte tehničke nacrte i specifikacije projekta za pregled dimenzija i potvrdu proizvodnje.
Vodič za odabir cijevi
Uvjeti tlaka
Navedite radni tlak, proračunski tlak i očekivani udarni tlak od rada pumpe ili zatvaranja ventila.
Hidraulički zahtjevi
Navedite projektirani protok, promjer cijevi i dopušteni gubitak tlaka za podršku hidrauličkoj procjeni.
Uvjeti instalacije
Odredite dubinu ukopavanja, potporu tla, vanjska opterećenja, razmak potpore i način postavljanja.
Kemija vode
Navedite sastav tekućine, radnu temperaturu i kemikalije za obradu za pregled kompatibilnosti smole.
Sučelja sustava
Uključite rasporede cjevovoda, mjesta ugradnje i priključne dimenzije kako biste smanjili odstupanja u instalaciji.
Kontrola kvalitete i dokumentacija
Provjerite promjer, debljinu stjenke, duljinu i priključne dimenzije prema odobrenim crtežima.
Potvrdite navedene smole i materijale za pojačanje putem dostupne proizvodne dokumentacije.
Definirajte metodu ispitivanja, ispitni tlak i kriterije prihvatljivosti prema primjenjivoj specifikaciji proizvoda.
Potvrdite dostupnost dimenzijskih zapisa, dokumentacije o materijalu i primjenjivih izvješća o ispitivanju za narudžbu.
Standardi i certifikati
Primjenjivi standardi i zahtjevi za ispitivanje određeni su dizajnom cijevi, radnim uvjetima i specifikacijama projekta.
Specifikacije materijala, dimenzionalni zahtjevi i kriteriji za ispitivanje tlaka preispituju se u odnosu na zahtjeve dogovorene za svaki projekt. Relevantni tehnički dokumenti i zapisnici inspekcije mogu se potvrditi tijekom tehničkog pregleda.
Tvrdnje o sukladnosti proizvoda i certifikaciji vrijede samo ako su potkrijepljene dokumentacijom primjenjivom na navedenu konfiguraciju cijevi.
